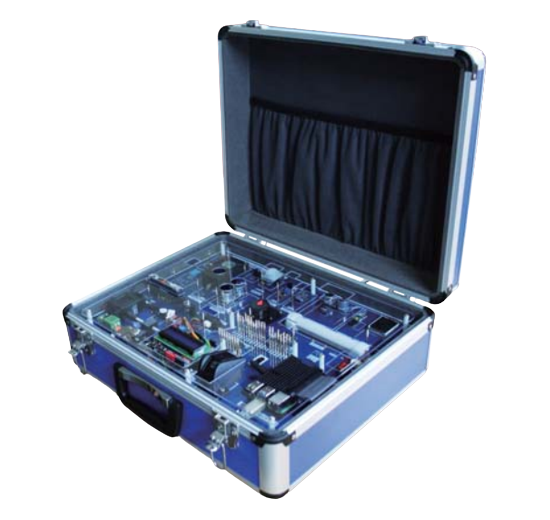

SBT-100
제품특징
다양한 센서의 이해와 동작기술 습득
센서 입출력 값 측정기술을 실습
센서응용 기술로 구동장치 연동 기술 습득
환경 센서, 보안 센서, 인체 센서 자동화 센서 이해 및 응용 기술 습득
측정단자 외부 돌출로 편리한 측정
부주의에 의한 부품 손상방지를 위해 투명커버 처리
본문
제품 구성품
품명 |
수량 |
모션센서 |
1 |
심박센서 |
1 |
체온센서 |
1 |
Fiber센서 |
1 |
거리측정센서 |
1 |
온도센서 |
1 |
초음파센서 | 2 |
SMPS | 1 |
DC모터 |
1 |
LED BAR |
1 |
압력센서 | 1 |
조도센서 | 1 |
근접센서 | 1 |
진동모터 | 1 |
진동센서 | 1 |
터치센서 | 1 |
FAN | 1 |
점퍼케이블 | 1세트 |
디지털 멀티미터 | 1 |
교재 | 1 |
◎ 제품사이즈
제품 사이즈 |
390(L) X 310(W) X 150(H) |
무게 |
5Kg |

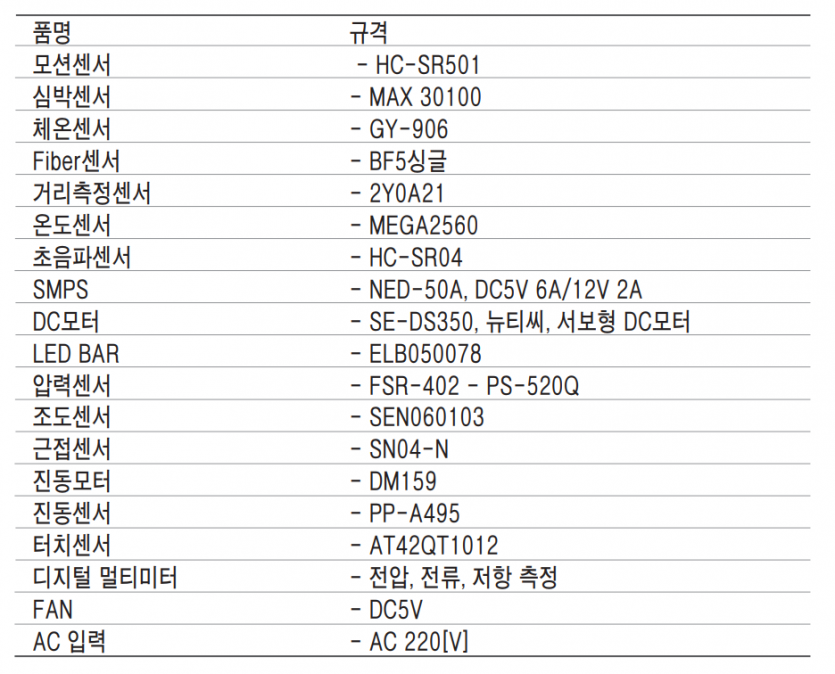

제품규격
제품기능
센서값 변화에 따른 출력 전압 변화의 측정 실습
센서와 액추에이터 연동 실습
온도 센서, 조도 센서, CO2 센서를 이용한 환경 연동 실습
초음파 센서, 모션 센서, 부저를 이용한 보안 연동 실습
체온측정 센서, 심박 & 혈중산소포화도 센서를 이용한 인체 센서 연동 실습
교재 목차
기초실습
1장 센서기초실습장비 소개
2장 온, 습도 센서 실습 : 동작 원리, 입출력 전압 측정
3장 조도 센서 실습
4장 C02 센서 실습
5장 압력 센서 실습
6장 적외선 센서 실습
7장 초음파 센서 실습
8장정전식터치센서실습
9장 심전도센서 실습
10장 화이버 센서 실습
11장 근접 센서 실습
12장 거리 센서 실습
13장 진동 센서 & 진동유발 DC모터 실습
응용실습
14장 온도 센서와 팬 연동 실습
15장 조도 센서와 LED 연동 실습
16장 초음파 센서 및 압력 센서와 부저 연동 실습
