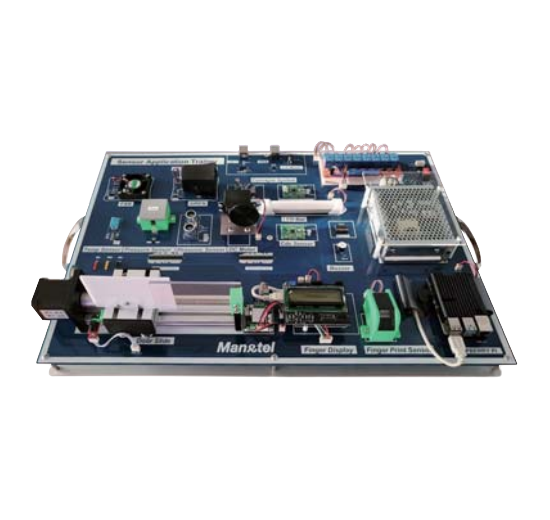

SAT-1000
제품특징
다양한 센서의 이해와 동작기술 습득
라즈베리파이 이용 기술 습득
센싱 결과의 비주얼(Visual)한 디스플레이 기술 습득
센서와 구동장치 연동 제어기술 습득
노드래드( Node RED) 프로그래밍 기술 습득
환경센서, 보안센서, 자동화센서 이해 및 응용 기술 습득
온도센서와 FAN 제어, CO2센서와 DC모터제어 등 연동 실습
본문
제품 구성품
품명 |
수량 |
제어 보드 본체 |
1set |
라즈베리파이 4 |
1 |

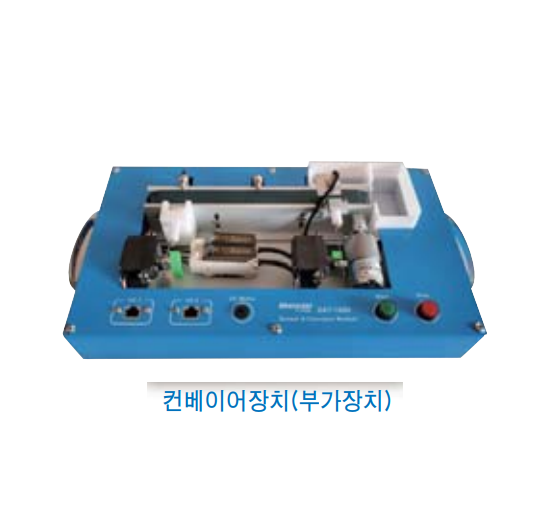

컨베이어장치(부가장치, 별매) |
1set |
SMPS |
1 |
온도센서 |
1 |
조도센서 |
1 |
수분센서 | 2 |
부저 | 1 |
CO2센서 |
1 |
지문센서 |
1set |
초음파센서 | 1 |
DC 모터 | 1 |
압력센서 | 1 |
릴레이보드 | 1 |
사이렌 | 1 |
FAN | 1 |
바나나 케이블 | 1set |
케이스 | 1 |
교재 | 1 |
◎ 제품사이즈
가방 사이즈 |
650(L) X 400(W) X 120(H)mm |
포장사이즈 | 670(L) X 500(W) X 270(H)mm |
무게 |
5.5Kg |

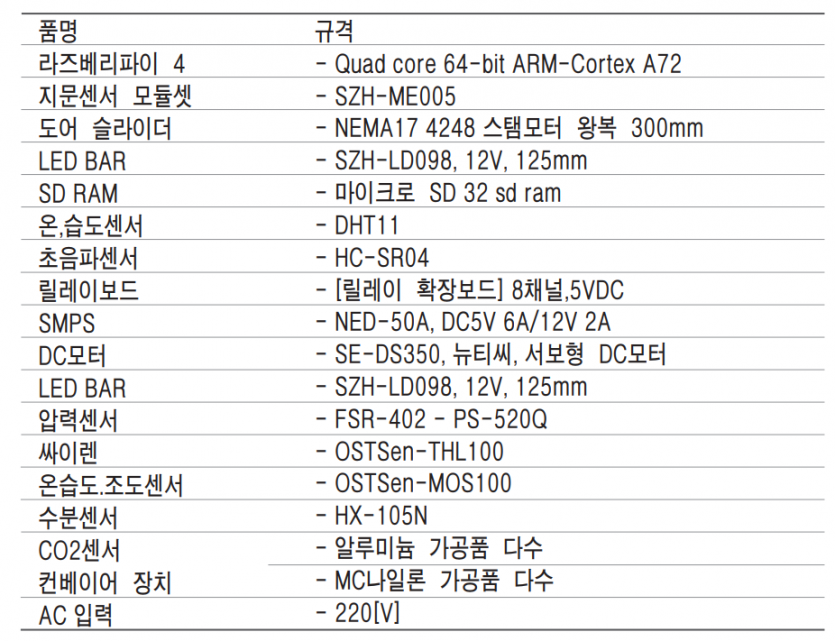

제품규격
제품기능
센서값을 읽고 Visual 하게 표시하는 실습
센서의 응용으로 다양한 액추에이터 와 연동된 실습이 가능.
드래그 앤 드롭 방식의 쉬운 Node RED 프로그래밍 실습
온도센서, 수분센서, 조도센서, CO2 센서를 이용한 환경제어 실습
초음파 센서, 사이렌을 이용한 보안제어 실습
근접센서, 화이버센서, 말급센서를 이용한 컨베이어장치 실습
지문인식 센서를 응용한 DOOR 개폐 실습
특수 컨베이어 장치를 이용한 자동/수동 동작실습 (부가장치 사용)
교재 목차
1장 센서응용 실습장비 소개
2장 라즈베리파이 시스템 실습 환경 구축
3장 Node-RED 프로그램 설치 및 실행
4장 Node-RED 프로그래밍 이해
5장 온도센서와 (팬)Fan 제어 실습
6장 조도센서와 빛(LED) 제어 실습
7장 초음파 센서와 압력센서 연동 사이렌 제어 실습
8장 CO2센서와 DC모터 제어 실습
9장 수분센서와 물 공급용 DC모터 제어 실습
10장 지문센서 등록 및 도어록 제어 실습
11장 근접센서와 화이버센서 연동 컨베이어장치 제어실습 (부가 장치 구입시 가능)
