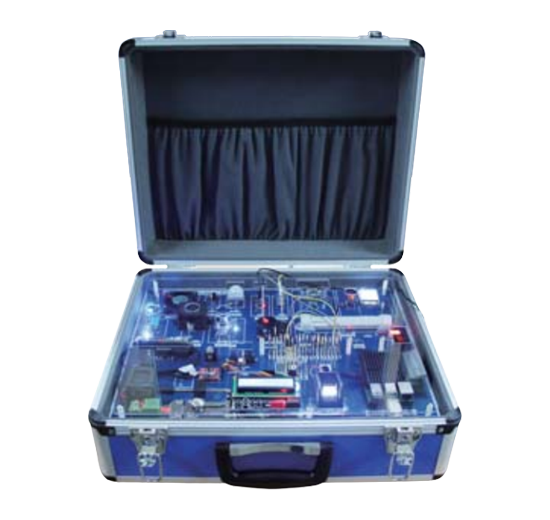

SAT-2000
제품특징
다양한 센서의 동작 이해와 측정 기술 습득
구동장치 제어 기술 습득
센싱 결과의 비주얼(Visual)한 디스플레이 기술 습득
센서와 구동장치 연동 제어 프로그래밍 기술 습득
노드래드( Node RED) 프로그래밍 기술 습득
환경 센서, 보안 센서, 인체 센서 자동화 센서 이해 및 응용 기술 습득
라즈베리파이 이용 기술 습득
모든 실습은 프로그래밍 실습을 포함
부주의에 의한 부품 손상방지를 위한 투명커버 처리
본문
제품 구성품
품명 |
수량 |
제어 보드 본체 |
1set |
라즈베리파이 4 |
1 |

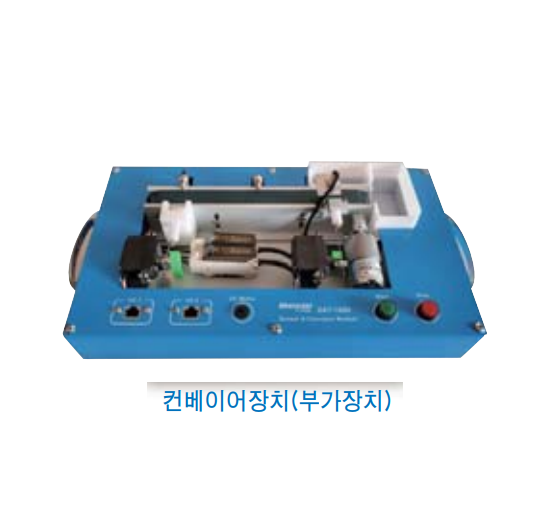

컨베이어장치(부가장치, 별매) |
1set |
SMPS |
1 |
온도센서 |
1 |
조도센서 |
1 |
수분센서 | 2 |
부저 | 1 |
CO2센서 |
1 |
지문센서 |
1set |
초음파센서 | 1 |
DC 모터 | 1 |
압력센서 | 1 |
릴레이보드 | 1 |
FAN | 1 |
모션 센서 | 1 |
심박 & 혈중산소 포화도 센서 | 1 |
체온 센서 | 1 |
Fiber 센서 | 1 |
거리측정 센서 | 1 |
점퍼 케이블 | 1set |
케이스 | 1 |
교재 | 1 |
◎ 제품사이즈
가방 사이즈 |
410(L) X 330(W) X 150(H)mm |
포장사이즈 | 470(L) X 400(W) X 270(H)mm |
무게 |
6Kg |

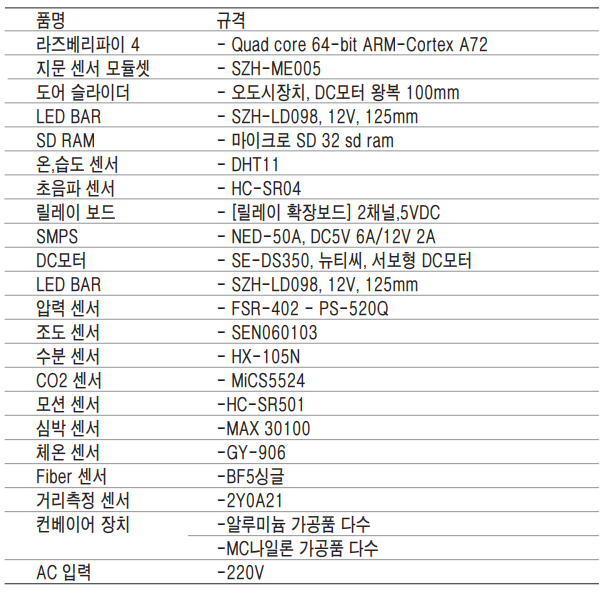

제품규격
제품기능
센서값을 읽고 Visual 하게 표시하는 실습
센서 응용 다양한 액추에이터 와 연동 실습이 가능
블록코딩인 드래그 앤 드롭 방식의 쉬운 Node RED 프로그래밍 실습
온도 센서, 수분 센서, 조도 센서, CO2 센서를 이용한 환경제어 실습
초음파 센서, 모션 센서, 부저를 이용한 보안 제어 실습
지문인식 센서를 응용한 DOOR 개폐 실습
체온측정센서, 심박/혈중산소포화도 센서를 이용한 인체 센서 실습
컨베이어 장치를 이용한 자동 / 수동 동작 실습 (부가장치, 별매)
교재 목차
1장. 센서 응용 실습장비 소개
2장. 라즈베리파이 시스템 실습 환경 구축
3장. Node-RED 프로그램 설치 및 실행
4장. Node-RED 프로그램밍 이해
5장. 체온 센서값 표시 프로그래밍 실습
6장. 거리 센서값 표시 프로그래밍 실습
7장. 심박 & 혈중산소포화도 센서값 표시 프로그래밍 실습
8장. 부저(Buzzer) 제어 프로그래밍 실습
9장. DC모터 제어 프로그래밍 실습
10장. 조도 센서와 LED 제어 실습
11장. CO2 센서와 공기정화용 DC모터 제어 실습
12장. 수분 센서와 DC모터 제어 실습
13장. 초음파 센서와 부저 제어 실습
14장. 압력 센서와 부저 제어 실습
15장. 모션감지 센서와 부저 제어 실습
16장. 지문 센서 등록 및 도어록 제어 실습
17장. 화이버(Fiber) 센서와 카운팅 동작 실습
18장. 근접센서, 화이버센서와 컨베이어장치 연동제어 실습 (별도 장치 이용)
