RFDT-1000
제품특징
RF 회로 설계의 기본 기술 습득
RF 모듈 제작 기술 습득
RF 측정의 실무 기술을 습득
고주파에서 칩 부품의 소자값 측정 기술 습득
본문

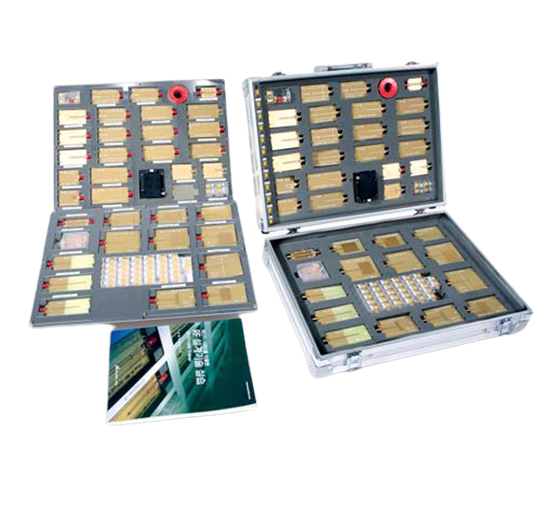

제품 구성품
품명 | 수량 | 규격 |
완제품 PBA | 52EA |
|
실습, 제작용 RF PCB | 56EA |
|
칩 부품(R.L.C) |
|
|
부품통 | 36개 |
|
동 테이프 | 1장 | A4 |
에나멜선 | 10m | |
RF 케이블 | 2개 |
|
교재 | 1권 |
|
가방 | 1개 |
|
칩 부품 측정용 JIG | 1세트 |
|

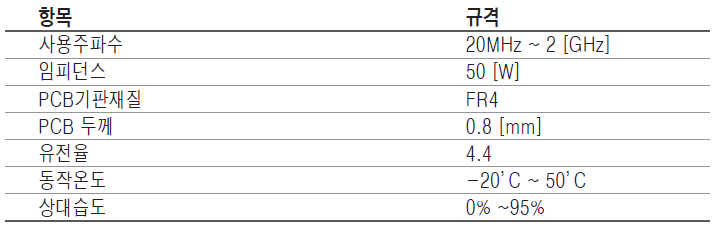

제품규격
제품기능

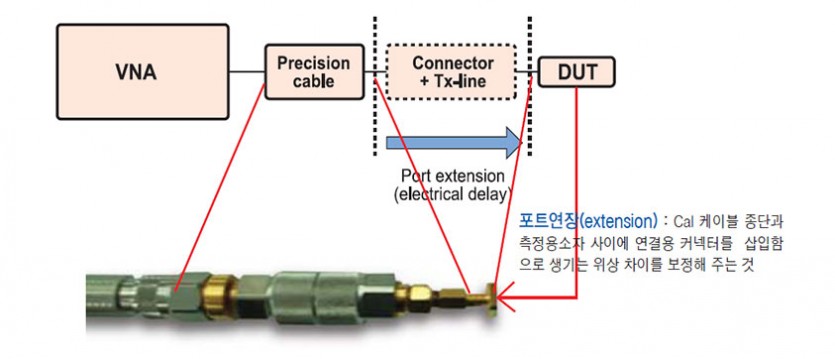

Port Extension 의 필요성 및 이해
Chip Impedance 측정 및 변화 이해
Microstrip 스터브 원리 이해, 임피던스계산
RF Choke 설계방법 및 특성측정

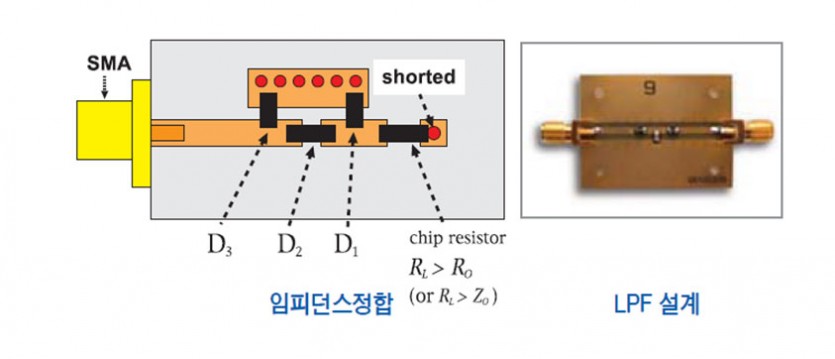

Impedance 정합: 집중소자(L,C)정합 변환기,
스터브정합,전송선로상L,C장하
LC Filter1: Low Pass Filter 종류와 동작이해,
마이크로 스트립 선로상에 구현 및 특성측정
LC Filter2:Band Pass Filter 설계제작 및 특성 이해
Monopole 안테나 설계, 제작 및 튜닝
Microstrip Patch 안테나 설계, 급전 방법 이해
교재 목차
제1장 포트연장(Port Extension)
제2장 칩 임피던스 측정
제3장 마이크로스트립 스터브
제4장 RF 쵸크(Choke)
제5장 임피던스 정합 1: 집중소자(L,C)정합
제6장 임피던스 정합 2: 2/4 변환기
제7장 임피던스 정합 3: 스터브 정합
제8장 임피던스 정합 4: 전송선로상 L, C 장하
제9장 LC필터 1: Low Pass Filter
제10장 LC필터 2: Band Pass Filter
제11장 모노폴 안테나 1
제12장 모노폴 안테나 2
제13장 마이크로스트립 패치 안테나 1
제14장 마이크로스트립 패치 안테나 2
제15장 마이크로스트립 패치 안테나 3
