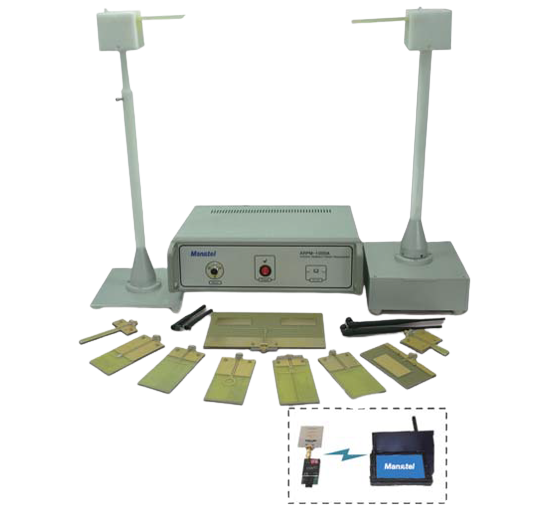

ARPM-1000A
제품특징
안테나 복사패턴 측정 전용 장비
안테나 설계/개발과 복사패턴 측정 교육용으로 적합
주파수와 안테나 선택이 자유로움
RF 신호발생기는 외부 장비를 사용
별도 측정장비 없이 복사패턴 측정이 가능
자동으로 최대 수신 전력점 측정 기능이 있음
본문
제품 구성품
구성품 | 수량 |
제작용 안테나 | 3 |
안테나 | 18 |
안테나 base | 2 |
USB 메모리(Program) | 1 |
Wrench 세트 | 1 Set |
안테나 고정 브라켓 | 2 |
보관용 가방 | 1 |
혼 안테나 (별매) | 1 |
교재 | 1 book |
영상 송·수신기 (별매) | 1 Set |

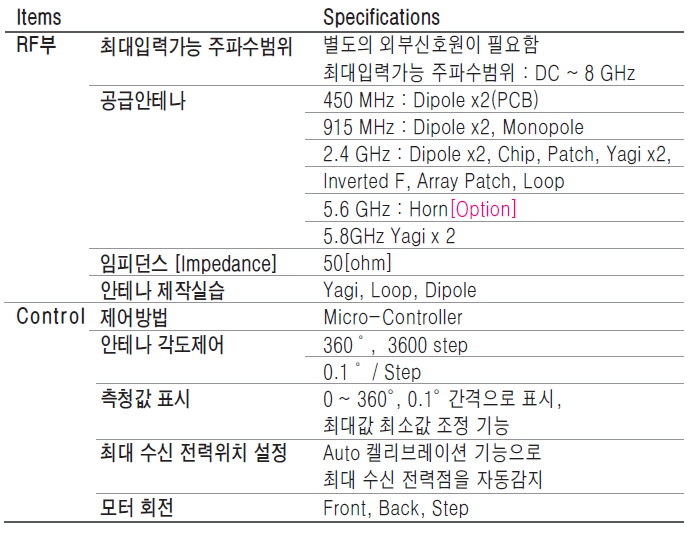

제품규격
제품기능
1. 안테나 특성 실습
1) 복사패턴 측정 실습 [안테나 제공]
Yag(야기)i 안테나
Dipole(다이폴) 안테나
Loop(루프) 안테나
Inverted F(역F) 안테나
Array Patch(배열패치) 안테나
Chip(칩) 안테나
Monopole(모노폴) 안테나
Patch(패치) 안테나
2) RF주파수를 가변하면서 안테나 특성 측정실습
공진주파수
이득
3) 안테나 설계, 제작, 측정 실습
Yagi(야기) 안테나
Loop(루프) 안테나
Dipole(다이폴) 안테나
4) 안테나 응용 영상 전송 실습
2. GUI환경에서 실습
교재목차
1부. 시스템 소개 및 프로그램 설치
1장. 시스템 소개
2장. 프로그램 설치 및 사용법
2부. 안테나 특성 실습
3장. 다이폴 안테나 실습
4장. 야기 안테나 실습
5장. 모노폴 안테나 실습
6장. 루프 안테나 실습
7장. 세라믹 칩 안테나 실습
8장. 역 F 안테나 실습
9장. 패치와 패치어레이 안테나 실습
3부 안테나 임피던스 정합과 이득 측정 실습
10장. 안테나 임피던스 정합 실습
11장. 안테나 이득 측정 실습
4부 안테나 설계와 제작
12장. 다이폴 안테나 설계와 제작 실습
13장. 루프 안테나 제작 실습
14장. 야기 안테나 제작 실습
5부 안테나 응용 영상 전송 실습 (5.8GHz)
15장. 5.8GHz 안테나 영상 송·수신기 실습
