MW-5000 / MW-2000
제품특징
마이크로웨이브 대역에서 가장 많이 사용되는 수동 소자와 능동소자를 실습자가 교재에 제공된 마이크 로스트립 선로 이론과 마이크로웨이브 소자 설계 이론을 적용하여 소자를 직접 설계하고 제작하며 측정해 볼 수 있도록 컨텐츠가 구성되어 있다.

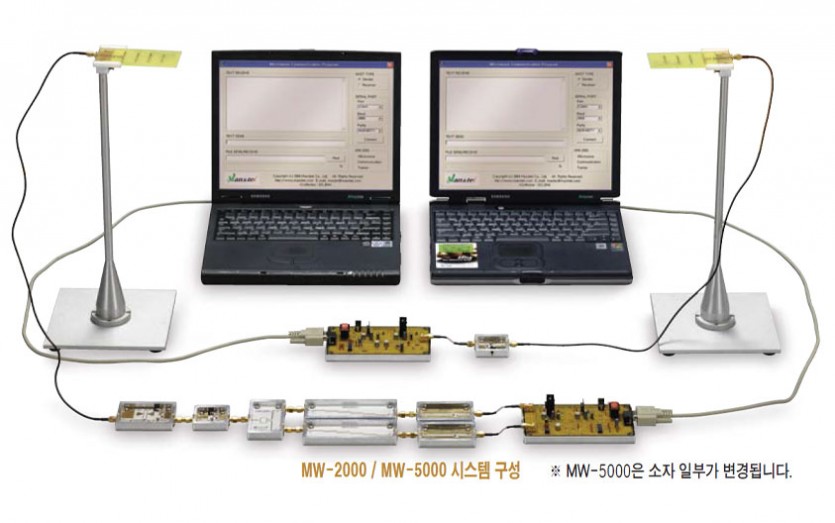

소자들을 조합하여 송수신 시스템을 구성하고 컴퓨 터를 연결하면 통신이 가능하도록 구성되어 있다.
컴퓨터와 제공된 소프트웨어 프로그램을 이용하여 시스템을 통한 문자와 파일을 전송하는 실습이 가능하여, 변복조와 마이크로웨이브 소자 및 통신 시스템에 대한 지식을 습득할 수 있도록 구성하였다 여기서 변복조는 FSK 방식을 사용하며 주파수는 2.4GHz ISM 대역, 전송속도는 14,400 bps까지 가능하다.
MW-5000: 5.8GHz ISM대역
소자 실습용 부품 키트를 판매하며, 제공된 표준 세트를 참조하여 학생들이 마이크로웨이브 소자를 설계할 수 있도록 하였다.
본문

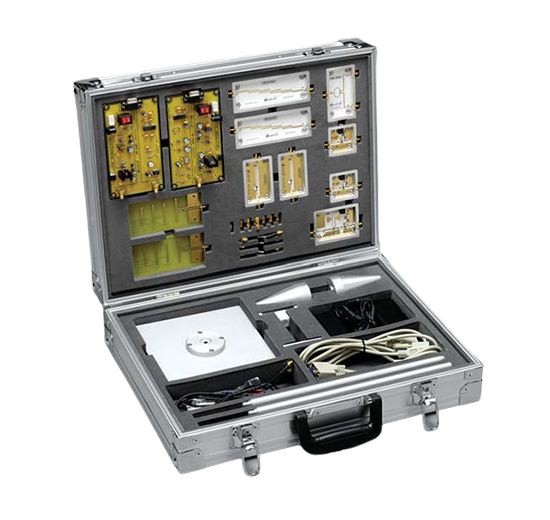

제품 구성품
구성품 | 수량 |
소자 (MW-2000) | 10개 |
소자 (MW-5000) | 11개 |
RS232C케이블 | 2개 |
교재 | 1권 |
안테나 지지대 | 2조 |
어댑터(12V 1.5A) | 2개 |
안테나 케이블 | 2개 |
SMA 어댑터(MW-2000) | 6개 |
RF 케이블 | 3개 |
조립도 | 2부 |
전원케이블 | 2개 |
스패너 | 1개 |
50옴 종단기 | 1개 |
안테나(MW-5000(5.8GHz) yaggi) | 2개 |
안테나(MW-2000(2.4GHz) yaggi) | 2개 |

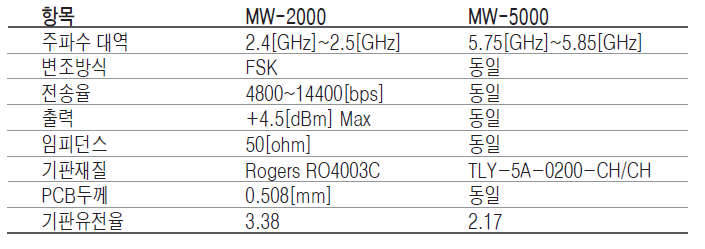

제품규격
교육목표
1) 마이크로웨이브 통신 시스템의 이해
2) 마이크로웨이브 시스템 측정 기술 습득 3) FSK 변복조의 이해
4) 마이크로스트립선로 설계 기술 습득
5) 마이크로웨이브 소자의 구조 이해
6) 마이크로웨이브 소자의 설계 및 시뮬레이션 기술 습득
7) 마이크로웨이브 소자의 제작 및 측정 기술 습득
교재목차
1장. 마이크로웨이브 통신 교육장비 소개
2장. FSK 변조기
3장. RF 증폭기 4장. 안테나
5장. 저잡음증폭기
6장. 전력분배기
7장. 대역통과여파기
8장. 디텍터 9장. FSK 복조기
10장. 시스템 구성 및 마이크로웨이브 통신 실습
