MATS-1000A
제품특징
안테나 특성 실습이 가능
안테나 설계 제작, 측정을 위한 실습장비로 최적화
실습에 별도의 장비가 필요하지 않음
본문

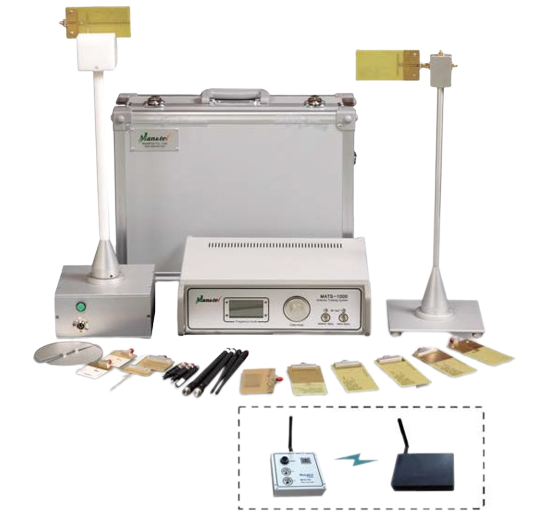

제품 구성품
구성품 | 수량 |
Main system | 1 |
교재 | 1 |
제작용 안테나 | 3 |
안테나 | 18 |
안테나 베이스 | 2 |
USB 메모리(Program) | 1 |
6각 렌치 세트 | 1 |
안테나 고정 브라켓 | 2 |
운반 가방 | 1 |
혼 안테나 [옵션] | 1 |
영상 송·수신기 (VT-100) [옵션] | 1 |

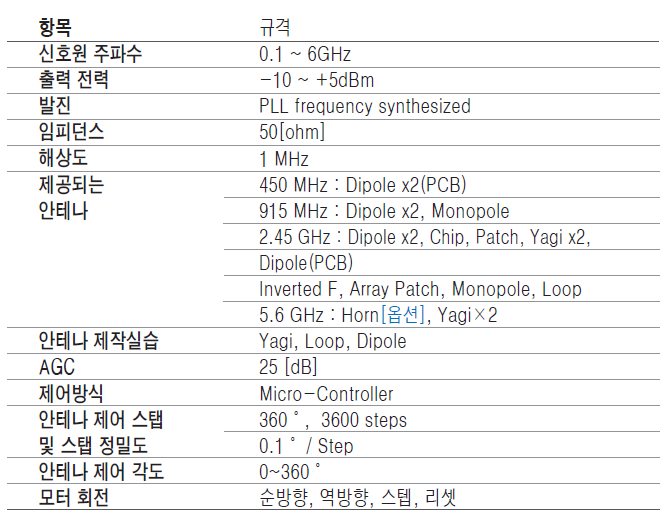

제품규격
제품기능
1. 안테나 특성 실습
1) 복사패턴 측정 실습 [제공 안테나]
Yagi 안테나
Dipole 안테나
Loop 안테나
Inverted F 안테나
Array Patch 안테나
Chip 안테나
Monopole 안테나
Patch 안테나
2) 신호주파수를 가변 하면서 안테나 특성 실습
공진주파수
이득
3) 안테나 설계, 제작, 측정 실습
Yagi 안테나
Loop 안테나
Dipole 안테나
4) 안테나 응용 영상 전송 실습
2. GUI환경에서 실습
교재목차
제1부 시스템 소개 및 프로그램 설치
제1장 시스템 소개
제2장 프로그램 설치 및 사용법
제2부 안테나 특성 실습
제3장 다이폴 안테나 실습
제4장 야기 안테나 실습
제5장 모노폴 안테나 실습
제6장 루프 안테나 실습
제7장 세라믹 칩 안테나 실습
제8장 역 F 안테나 실습
제9장 패치와 패치어레이 안테나 실습
제3부 안테나 임피던스 정합과 이득 측정 실습
제10장 안테나 임피던스 정합 실습
제11장 안테나 이득 측정 실습
제4부 안테나 설계와 제작
제12장 다이폴 안테나 설계와 제작 실습
제13장 루프 안테나 제작 실습
제14장 야기 안테나 제작 실습
제5부 안테나 응용 영상 전송 실습 (5.8GHz)
제15장 5.8GHz 안테나와 영상 송·수신기 실습
