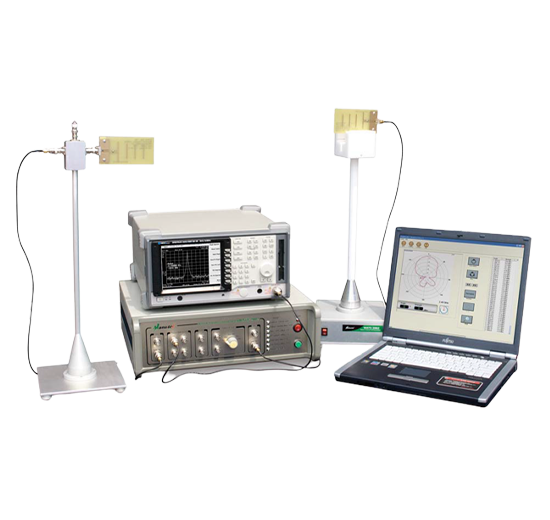

WATS-2002
제품특징
안테나 특성 실험
제품 자체로 대부분 특정실습이 가능
이동통신 전파특성 실험
전파모델링과 손실 시뮬레이션
Auto Calibration 기능
마이크로 컨트롤러 하드웨어 구현에 의한 에뮬레이션 실험

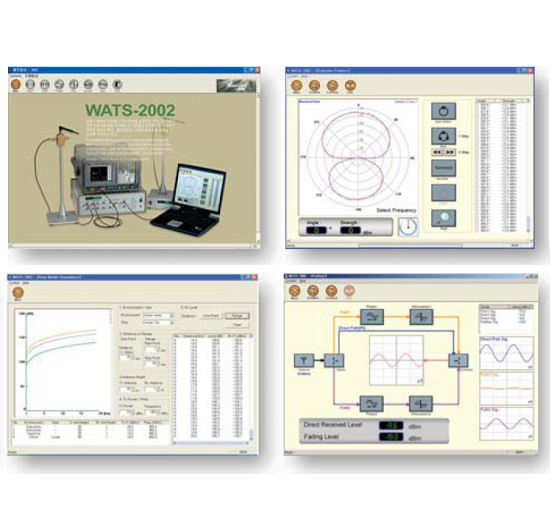

GUI 윈도우를 이용한 사용자 인터페이스
안테나 제작 실습 가능
본문
제품 구성품
구성품 | 수량 |

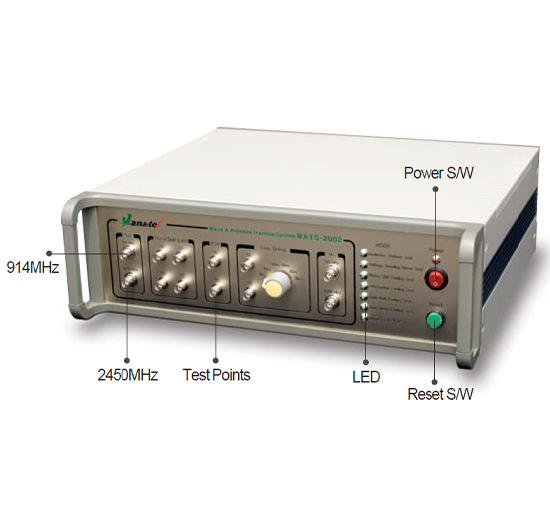

본체 | 1 |
운반용 가방 | 1 |
교재 | 1 |
안테나 | 14 |
실습용 안테나 | 3 |
안테나 지지대 | 2 |
안테나 고정 브라켓 | 2 |
어댑터(9V 1.5A) | 1 |
신호케이블 | 3 |
조립도 | 6 |
RS-232C 케이블 | 2 |
모노폴 안테나용 반사판 | 2 |
조립용 랜치 | 1 |
USB 메모리(Program) | 1 |

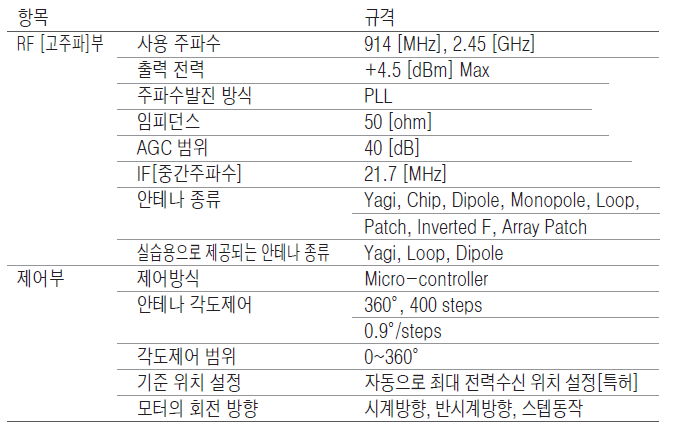

제품규격
실험단계
1) 안테나 특성 실험
복사패턴 측정
안테나 제작 및 특성 측정
2) 이동통신 전파특성 실험
페이딩 실험, 위상지연, 감쇄, 다중경로
정재파 실험
시간지연 실험
도플러주파수 실험
3) 이동통신 전파환경 시뮬레이션
전파모델 시뮬레이션
교재목차
제1부 제품소개 및 프로그램 설치
제1장 제품 소개
제2장 프로그램 설치 및 사용법
제2부 안테나 특성 실험
제3장 다이폴 안테나의 특성 실험
제4장 야기 안테나의 특성 실험
제5장 모노폴 안테나의 특성 실험
제6장 루프 안테나의 특성 실험
제7장 세라믹 칩 안테나의 특성 실험
제8장 역F 안테나의 특성 실험
제3부 안테나 제작 실험
제9장 패치와 패치어레이 안테나의 특성 실험
제10장 다이폴 안테나와 야기안테나의 제작 및 분석 실험
제11장 루프 안테나의 제작 및 분석 실험
제4부 이동통신 전파 실험
제12장 위상지연 실험
제13장 감쇄 특성 실험
제14장 다중경로 페이딩 실험
제15장 시간지연 실험 및 도플러 현상 실험
제16장 정재파 실험
제5부 이동통신 전파 환경 시물레이션 실험
제17장 전파 모델링과 전파 손실 실험
